O que um rotor de parafuso único faz em uma bomba de cavidade progressiva

A rotor de parafuso único é o componente do eixo helicoidal que gira dentro de um estator correspondente para mover fluido ou material semissólido através de uma bomba de cavidade progressiva, ou que empurra e derrete material plástico para frente dentro de um cilindro de extrusora. Sua função principal é simples: à medida que o rotor gira, a ranhura em espiral forma uma cavidade selada contra a parede circundante, e essa cavidade progride ao longo do eixo, transportando material com ela a uma taxa de fluxo constante e de baixa pulsação. Esta é a resposta direta ao que a peça faz, e tudo abaixo explica como ela funciona, por que se desgasta e como selecionar e manter uma corretamente.

Em aplicações de bombas, o rotor trabalha em conjunto com um estator para bombas de cavidade progressiva , uma luva revestida de elastômero que fornece a superfície de vedação. Em aplicações de extrusão, a mesma geometria helicoidal funciona contra uma parede de metal em vez de um estator de borracha. Ambos os sistemas baseiam-se no mesmo princípio subjacente: uma geometria espiral rotativa que converte a energia rotacional em deslocamento axial constante do material.

Visão geral do produto e projeto estrutural

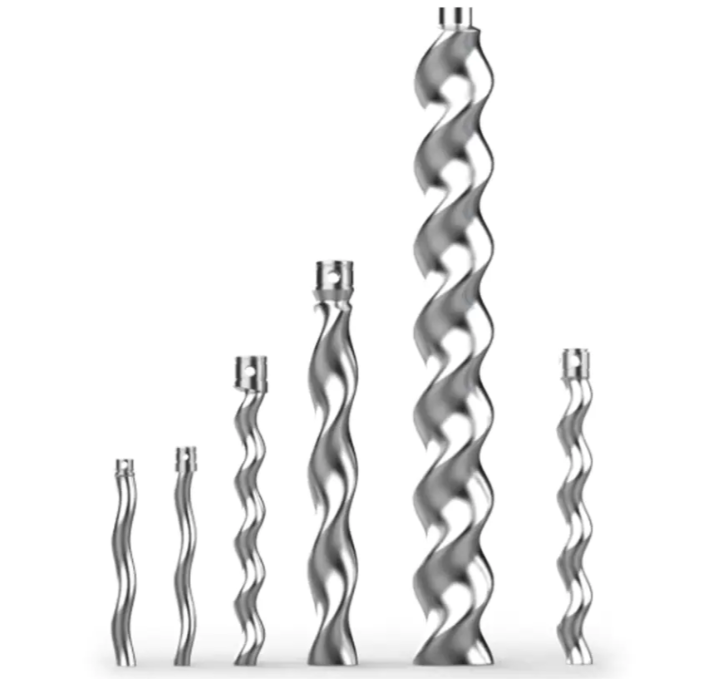

A fotografia abaixo mostra um conjunto de rotores de parafuso único de comprimentos e perfis de passo variados, ilustrando como o mesmo design espiral fundamental é dimensionado para diferentes capacidades de fluxo e tamanhos de aplicação, desde unidades de dosagem compactas até rotores mais longos usados em tarefas de transferência de maior volume.

Cada rotor é definido por um pequeno número de parâmetros geométricos que determinam seu desempenho: o diâmetro externo da espiral, o passo (o comprimento axial de uma volta helicoidal completa), a excentricidade (o deslocamento entre a linha central do rotor e a linha central geométrica) e a profundidade da ranhura. O diagrama isométrico abaixo rotula esses parâmetros em um modelo de rotor simplificado para facilitar o acompanhamento da terminologia ao ler um desenho técnico ou catálogo de peças de reposição.

Compreender esses parâmetros é importante porque a alteração de qualquer um deles altera as características de fluxo do rotor, seu perfil de cisalhamento e seu padrão de desgaste. Um passo mais curto com uma profundidade de ranhura menor tende a se adequar a tarefas de pressão mais alta e fluxo mais baixo, enquanto um passo mais longo com uma ranhura mais profunda favorece um manuseio mais suave de materiais sensíveis ao cisalhamento, como produtos alimentícios. É por isso sintomas do rotor de parafuso único Os riscos de desgaste prematuro são frequentemente atribuídos a uma incompatibilidade entre a geometria original e uma condição operacional alterada, e não a um defeito na própria peça.

Como o desgaste do rotor se desenvolve durante a operação

Dentro de uma extrusora de plástico, o rotor de parafuso único empurra a matéria-prima para frente e gera calor por fricção à medida que o material passa pelo espaço entre a ranhura em espiral e a parede interna do cilindro. À medida que o parafuso gira, ele aplica força de cisalhamento e pressão sobre o material, suavizando-o gradualmente e misturando-o uniformemente antes de ser empurrado em direção à matriz e extrudado na forma final. A velocidade da rosca, a temperatura do cilindro e a pressão do sistema influenciam diretamente a eficiência com que esse processo é executado e influenciam igualmente a rapidez com que a superfície do rotor se desgasta.

Em um ambiente de trabalho de alta temperatura, o desgaste do rotor geralmente vem de quatro fontes sobrepostas. Primeiro, a temperatura elevada amolece o próprio material do rotor, intensificando o atrito contra a parede do cilindro e produzindo desgaste térmico. Em segundo lugar, o movimento relativo entre o rotor e o cilindro, o material e outras superfícies de contato durante a rotação produz desgaste mecânico normal ao longo do tempo. Terceiro, impurezas como aditivos ou umidade residual no material processado podem corroer a superfície do rotor e acelerar a degradação. Quarto, a própria geometria do rotor, a seleção de materiais e a precisão de fabricação afetam o quão resistente ele é a todos os itens acima desde o início.

O gráfico de barras horizontais abaixo apresenta uma comparação geral e ilustrativa de quão fortemente cada um desses quatro fatores normalmente contribui para o desgaste geral do rotor sob operação sustentada em alta temperatura. Pretende ser um guia conceitual e não uma estatística medida de qualquer instalação única, uma vez que as proporções reais de desgaste variam de acordo com o material, a velocidade e o histórico de manutenção. Mesmo assim, a ordem relativa é consistente com a experiência de campo comum: o desgaste térmico e mecânico tende a dominar, enquanto os fatores corrosivos e relacionados ao projeto atuam como causas contribuintes e não como causas primárias. Reconhecer qual fator está mais ativo em um determinado sistema ajuda a determinar se a solução prioritária é uma atualização de revestimento, uma melhoria de resfriamento ou uma revisão de geometria.

Seleção de materiais e revestimentos resistentes ao desgaste

O controle do desgaste em um rotor de parafuso único começa com a escolha do material. Aços-liga resistentes a altas temperaturas, resistentes ao desgaste e à corrosão ou ligas especiais são o ponto de partida padrão para rotores que devem funcionar continuamente sob condições exigentes. Além do material a granel, o tratamento de superfície desempenha um papel igualmente importante no prolongamento da vida útil.

Revestimentos de superfície

A aplicação de revestimentos resistentes ao desgaste, como carboneto de tungstênio ou nitreto de silício, na superfície do rotor aumenta a dureza da superfície e melhora a resistência ao desgaste mecânico e térmico, o que é particularmente valioso em linhas de extrusão de serviço contínuo.

Otimização de Geometria

A otimização de parâmetros geométricos, como ângulo de hélice, passo e profundidade da ranhura, reduz o tempo que o material permanece em contato com a superfície do rotor e reduz a força de cisalhamento em qualquer ponto único, o que, por sua vez, reduz a concentração de desgaste localizado.

Aprimoramento do sistema de resfriamento

O fortalecimento do sistema de resfriamento ajuda a garantir que o rotor e o cilindro sejam efetivamente resfriados durante a operação em alta temperatura, mantendo a temperatura de trabalho dentro de uma faixa estável e reduzindo o desgaste térmico a longo prazo.

O gráfico de radar abaixo compara quatro abordagens de projeto de rotor em cinco dimensões de desempenho em uma escala relativa, oferecendo uma estrutura conceitual para avaliar acessórios para bomba de parafuso e opções de atualização do rotor, em vez de um relatório sobre qualquer produto testado. Ele mostra que um rotor revestido com geometria otimizada geralmente obtém pontuações mais altas em termos de resistência ao desgaste e vida útil, enquanto um rotor padrão não revestido continua sendo uma escolha razoável para aplicações mais leves ou intermitentes. A leitura conjunta dos cinco eixos, em vez de qualquer ponto isolado, fornece uma imagem mais clara de onde um determinado projeto troca uma vantagem por outra. Este tipo de comparação é mais útil no início de um processo de especificação, antes que o emparelhamento do rotor e do estator seja finalizado para uma tarefa específica.

Aplicações industriais de rotores de parafuso único

Os rotores de parafuso único e as bombas construídas em torno deles são usados em uma ampla gama de indústrias porque o princípio de deslocamento espiral subjacente lida com um amplo espectro de viscosidades e tipos de materiais com cisalhamento relativamente baixo em comparação com outras tecnologias de bombas. Um bomba de parafuso vertical a configuração é frequentemente selecionada onde o espaço é limitado ou onde a alimentação por gravidade simplifica o carregamento, enquanto as configurações horizontais permanecem comuns em linhas de processo contínuas.

• As estações de tratamento de água ambiental usam sistemas de bombas helicoidais para mover lodo e água tratada de maneira confiável e com baixa pulsação
• A bomba de parafuso de esgoto A configuração lida com águas residuais municipais e industriais contendo sólidos sem entupimento excessivo
• A bomba de parafuso de lama é comumente especificado para transferência de lodo desidratado ou espessado em instalações de tratamento
• A bomba de parafuso para alimentos variante, construída com materiais e acabamentos de qualidade alimentar, transfere suavemente produtos alimentícios viscosos ou contendo partículas
• Os processos dos setores químico, de papel e celulose, petroquímico e de energia dependem do mesmo princípio de rotor e estator para medição e transferência consistentes

Como um fabricante de bombas de parafuso fornecendo ambos completos bombas de parafuso único e individual peças de reposição para bombas de cavidade progressiva , combinar o material e o revestimento do rotor com a indústria específica é uma parte rotineira do processo de especificação, uma vez que um rotor adequado para trabalho com lodo abrasivo não é automaticamente a escolha certa para transferência de qualidade alimentar.

Esta ilustração reflete um padrão geral observado em indústrias de processo: aplicações que envolvem sólidos abrasivos, como transferência de lodo e serviços químicos ou petroquímicos, exigem maior resistência ao desgaste do rotor do que aplicações mais suaves, como transferência de produtos alimentícios ou manuseio de água limpa. É precisamente por isso que a seleção do material do rotor e do revestimento deve sempre ser adaptada à tarefa específica, em vez de ser tratada como uma decisão única, e é por isso que consultar o fornecedor da bomba durante a especificação tende a evitar problemas de desgaste prematuro posteriormente.

Práticas operacionais que prolongam a vida útil do rotor

Além das opções de materiais e revestimentos, a disciplina operacional diária tem um efeito mensurável sobre a duração de um rotor de parafuso único em serviço. As práticas a seguir são amplamente reconhecidas na indústria de bombas de cavidade progressiva e extrusão como formas eficazes de retardar a progressão do desgaste.

1. Opere a extrusora ou bomba estritamente de acordo com seus procedimentos nominais, evitando condições de sobrecarga e ciclos de partida-parada frequentes e desnecessários
2. Programe verificações de manutenção regulares para avaliar o desgaste do rotor e do cilindro ou do estator e substitua componentes severamente desgastados antes que eles afetem a qualidade posterior
3. Limpe o rotor e sua carcaça regularmente para remover impurezas e resíduos que poderiam acelerar o desgaste corrosivo
4. Aplique lubrificação adequada na superfície de contato entre o rotor e a carcaça para reduzir o desgaste causado por fricção
5. Manter a qualidade consistente da matéria-prima, evitando matérias-primas com impurezas excessivas ou tamanhos de partículas irregulares que aumentam o desgaste abrasivo
6. Controle com precisão o sistema de aquecimento e resfriamento para evitar oscilações excessivas de temperatura que sobrecarregam o material do rotor

O gráfico de linhas abaixo ilustra, em termos gerais, como práticas de manutenção consistentes tendem a afetar o desgaste cumulativo do rotor durante um período operacional prolongado em comparação com uma manutenção mínima ou irregular. É apresentado como uma tendência conceitual, em vez de dados medidos de uma unidade específica, uma vez que as curvas de desgaste reais dependem fortemente da abrasividade do material, do controle de temperatura e do ciclo de trabalho. Mesmo assim, a crescente lacuna entre as duas linhas ao longo do tempo reflete um padrão comumente relatado em toda a indústria: as diferenças de desgaste nos estágios iniciais são pequenas, mas aumentam significativamente quanto mais tempo um rotor com manutenção deficiente permanece em serviço contínuo. Este é um dos argumentos mais claros para incluir um cronograma de inspeção de rotina em qualquer plano de manutenção de bomba ou extrusão, em vez de reagir somente após ocorrer uma falha. As instalações que acompanham as tendências de desgaste ao longo do tempo geralmente estão melhor posicionadas para planejar a substituição do rotor de forma proativa, em vez de enfrentar paradas não planejadas.

Sobre Jingjiang Meijia Pump Industry Co., Ltd.

está localizada em No. 36 Xintai Road, Zona de Desenvolvimento Econômico e Tecnológico de Jingjiang, província de Jiangsu. A empresa está envolvida na produção, vendas e serviço pós-venda de bombas de parafuso único e peças sobressalentes para bombas de parafuso único, com uma equipe de engenharia experiente no projeto, fabricação e inspeção de conjuntos completos de bombas de parafuso.

Os produtos de bomba de parafuso único Meijia apresentam uma linha estrutural completa, diversas opções de configuração e especificações completas adequadas para aplicações com foco em durabilidade. Eles são usados ​​em operações de tratamento ambiental de água, processamento químico, papel e celulose, alimentos e produtos farmacêuticos, petroquímicos e de energia. Como um fabricante de bombas de parafuso , a Meijia Pump Industry também fornece acessórios universais compatíveis com uma ampla gama de sistemas de bombas de parafuso único, apoiados pela capacidade de produção e experiência técnica destinadas a fornecer desempenho estável para seus produtos.

O centro de atendimento pós-venda da empresa mantém uma equipe de engenheiros à disposição para apoiar os clientes com acompanhamento técnico após a instalação. Em comparação de longo prazo entre diferentes ambientes e condições de trabalho, os usuários relataram que os produtos de bomba de parafuso único da Meijia continuam a operar de forma confiável ano após ano. A Jingjiang Meijia Pump Industry recebe visitas e intercâmbio técnico de parceiros de todo o setor.

Perguntas frequentes

Q1: O que causa desgaste prematuro em um rotor de parafuso único?

O desgaste prematuro é normalmente causado por uma combinação de alta temperatura operacional, atrito mecânico contra o cilindro ou estator, impurezas no material processado e uma incompatibilidade de geometria ou revestimento com a tarefa específica.

Q2: Como posso saber se um rotor de parafuso único precisa ser substituído?

Os indicadores comuns incluem saída de fluxo reduzida, aumento de ruído ou vibração durante a operação, leituras de pressão inconsistentes e corrosão ou ranhuras visíveis na superfície durante a inspeção de rotina.

Q3: O mesmo projeto de rotor pode ser usado para aplicações de alimentos e esgoto?

Geralmente não sem ajuste; um rotor de bomba helicoidal para alimentos requer materiais e acabamentos de qualidade alimentar, enquanto um rotor de bomba helicoidal de esgoto ou lodo é normalmente especificado com diferentes revestimentos e geometria adequados para sólidos abrasivos.

Q4: Com que frequência um rotor de parafuso único deve ser inspecionado?

A frequência das inspeções depende da severidade do serviço, mas são recomendadas verificações visuais e dimensionais de rotina durante os intervalos de manutenção programados para detectar tendências de desgaste antes que afetem a qualidade da produção.

Q5: As peças sobressalentes da bomba de parafuso único são intercambiáveis ​​entre marcas?

A compatibilidade dimensional varia de acordo com o fabricante, portanto, as peças sobressalentes para bombas de cavidade progressiva, incluindo rotores e estatores, devem corresponder às especificações originais da bomba ou ser confirmadas com o fornecedor antes do pedido.
